當前位置：新技術：工業冷卻塔用混流式水輪機技術
技術原理
水輪機的工作動力來自循環冷卻水系統水的重力勢能以及循環水泵的富余揚程，工作時保證冷卻塔的技術參數，而且循環水泵的能耗不變。水輪機的輸出軸直接與風機連接并帶動其轉動，取消了原電機驅動風機系統，節約了電能。
關鍵技術
◆ 利用循環水余壓驅動水輪機，替代電機；
◆ 轉速比為50的超低比速混流式水輪機，效率提高至88%以上，并將原雙列循環形導流葉柵改為單列環形導流葉柵，設計金屬橢圓形蝸殼，實現水輪機的結構緊湊，滿足冷卻塔內部空間少的需求。
工藝流程
改造的流程：取消冷卻塔減速箱和電機把冷卻塔用水輪機安裝在原減速箱基礎上安裝原風機連通進水管和水輪進口連通布水器和水輪機出口。

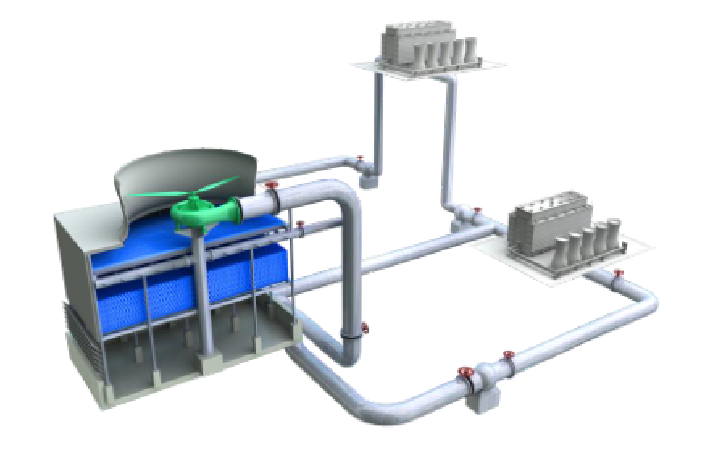

工業冷卻塔用混流式高效水輪機系統原理圖
主要技術指標
◆ 水輪機效率η≧88%、外形設計尺寸滿足冷卻塔內部工作要求；
◆ 噪音降低20%；
◆ 水輪機替代電機后，節電100%。
應用領域
適用范圍：機械行業化工、冶煉、輕紡等行業能可利用的機械通風式冷卻塔的改造。技術原理
水輪機的工作動力來自循環冷卻水系統水的重力勢能以及循環水泵的富余揚程，工作時保證冷卻塔的技術參數，而且循環水泵的能耗不變。水輪機的輸出軸直接與風機連接并帶動其轉動，取消了原電機驅動風機系統，節約了電能。
關鍵技術
◆ 利用循環水余壓驅動水輪機，替代電機；
◆ 轉速比為50的超低比速混流式水輪機，效率提高至88%以上，并將原雙列循環形導流葉柵改為單列環形導流葉柵，設計金屬橢圓形蝸殼，實現水輪機的結構緊湊，滿足冷卻塔內部空間少的需求。
工藝流程
改造的流程：取消冷卻塔減速箱和電機把冷卻塔用水輪機安裝在原減速箱基礎上安裝原風機連通進水管和水輪進口連通布水器和水輪機出口。
主要技術指標
◆ 水輪機效率η≧88%、外形設計尺寸滿足冷卻塔內部工作要求；
◆ 噪音降低20%；
◆ 水輪機替代電機后，節電100%。
應用領域
適用范圍：機械行業化工、冶煉、輕紡等行業能可利用的機械通風式冷卻塔的改造。
